    1. 基于深度学习的视频文字检测技术
文字检测模型综述

1. EAST(Efficient and Accuracy Scene Text)

EAST由

X. Zhou, C. Yao, H. Wen, Y. Wang, S. Zhou, W. He, and J. Liang. East: An efficient and accurate scene text detector, 2017. In CVPR.

实现思路:FCN全卷积网络+NMS非极大值抑制抑制算法

EAST模型结构简单,重点在于FCN全卷积神经网络和loss函数

注:原文-完全卷积网络、NMS合并阶段。 FCN直接生成文本区域,不包括冗余和耗时的中间步骤。 该算法易于生成字级或线级预测,其几何形状可以是旋转框或四边形,具体取决于具体应用。

FCN:图像被馈送到FCN,并且生成多个像素级文本得分图和几何通道。全卷积神经网络,特征提取、特征合并、输出三部分。

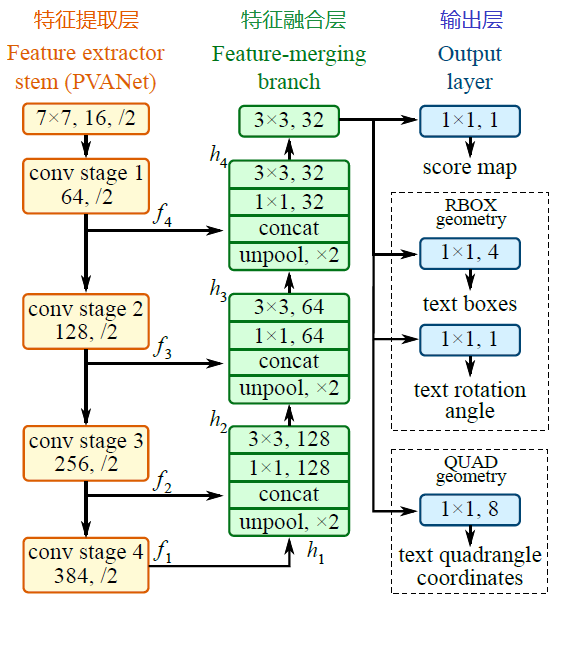

模型有FCN阶段(全卷积网络)、NMS阶段(非极大抑制)两个阶段,构建了三层,特征提取层、特征融合层、输出层。如图所示:

  1. PVANet2x
  2. 定位旋转四边形

1、特征提取层

基于PVANet(一种目标检测的模型)作为网络结构的骨干,分别从stage1,stage2,stage3,stage4的卷积层抽取出特征图,卷积层的尺寸依次减半,但卷积核的数量依次增倍,这是一种“金字塔特征网络”(FPN,feature pyramid network)的思想。通过这种方式,可抽取出不同尺度的特征图,以实现对不同尺度文本行的检测(大的feature map擅长检测小物体,小的feature map擅长检测大物体)。这个思想与前面文章介绍的SegLink模型很像;

2、特征融合层

将前面抽取的特征图按一定的规则进行合并,这里的合并规则采用了U-net方法,规则如下:

  • 特征提取层中抽取的最后一层的特征图(f1)被最先送入unpooling层,将图像放大1倍
  • 接着与前一层的特征图(f2)串起来(concatenate)
  • 然后依次作卷积核大小为1x1,3x3的卷积
  • 对f3,f4重复以上过程,而卷积核的个数逐层递减,依次为128,64,32
  • 最后经过32核,3x3卷积后将结果输出到“输出层”

3、输出层

最终输出以下5部分的信息,分别是:

  • score map:检测框的置信度,1个参数;
  • text boxes:检测框的位置(x, y, w, h),4个参数;
  • text rotation angle:检测框的旋转角度,1个参数;
  • text quadrangle coordinates:任意四边形检测框的位置坐标,(x1, y1), (x2, y2), (x3, y3), (x4, y4),8个参数。

根据开源工程中预训练模型的测试,该模型检测英文单词效果较好、检测中文长文本行效果欠佳。或许,根据中文数据特点进行针对性训练后,检测效果还有提升空间。

上述过程中,省略了其他模型中常见的区域建议、单词分割、子块合并等步骤,因此该模型的执行速度很快。

2. Advanced EAST

https://huoyijie.github.io/

对于视频中的敏感信息检测而言,检测的文字区域主要包括字幕,标题等之类的长文本信息,该类信息的形状一般为四边形,没有必要对文字区域形状进行弯曲处理改变,

针对上面第三点提到的EAST对于长文本检测不佳的问题,有人在参加天池 ICPR比赛的时候提出了 Advanced EAST,代码开源地址:https://github.com/huoyijie/AdvancedEAST, 该算法与EAST算法的改进如下:

该网络输出层一共7层feature map,分别是:

  • 1位score map, 表示图像中的一个pixel是否在文本框内;
  • 2位vertex code,表示一个pixel是否属于文本框边界像素以及是头还是尾;
  • 4位geo,是位于边界的pixel可以预测的2个顶点坐标,位于头部的pixel负责头部的两个顶点,位于尾部的pixel负责尾部的两个顶点。其中所有像素构成了文本框形状,然后只用边界像素去预测回归顶点坐标。边界pixel定义为黄色和绿色框内部所有像素,最后利用所有的边界pixel预测值的加权平均来预测头或尾两端的两个顶点。

https://saicoco.github.io/SNIP/

图中黄色区域表示文本的头,绿色表示文本的尾部,而红色区域表示文本区域。AdvancedEast算法在黄色区域与绿色区域分别预测到各自最近的两个角点的偏移。比如黄色区域中预测到文本上方两个点的偏移值(δxδx, δyδy), 绿色区域同理。

为什么这么做呢?原因在于原始的east中的每个像素预测到四条边的距离的时候会存在以下特殊情况:

当文本很长的时候,文本中的点预测距离值会超过网络的有效感受野的值,使得网络无法将该点与最远的边建立起关系,进而导致预测距离不准确,也就是我们常见的文本框的断裂。Advanced EAST很聪明,直接丢弃远距离的预测,近的点就预测离它近的角点。因为我们的最终目的是预测四个点,因此就把定位点的任务分配到了文本两端。

视频检测系统:

  1. 用户友好界面
  2. 视频爬取(忽略)
  3. 视频关键帧处理
  4. 文字检测
  5. 文字识别
  6. 文字情感分析(忽略)

基于深度学习的视频文字检测技术

  • 视频关键帧处理
    • 使用文字区域作为关注重点
    • 结合聚类算法与像素点等逻辑对帧画面的重复信息进行压缩筛选
  • 文字检测
    • YOLO+PixelLink:对检测性能有提升
  • 文字识别:
    • CRNN实现对中文、英文、数字等字符的识别
    • 性能指标:与图像文字识别相同,recall、precision、F-score
    • 本系统关注的指标偏重于性能方面,希望检测系统能在短时间做出迅速分析

文字识别目前较为通用于现实场景中,许多公司和实验室都对文字识别技术有较为深厚的研究,比较常见的应用有交通车辆检测,图片文字之间的转换等,但是文本识别技术已经达到了很好的效果,只是目前广泛应用的场景比较单一。
